发布于: 2023-11-28 18:16

近日,为贯彻落实《深圳市人民政府办公厅关于印发深圳市智能建造试点城市建设工作方案的通知》(深府办函〔2023〕30号)的要求,高质高效完成深圳市智能建造试点城市建设任务,促进全市智能建造试点项目落地实施,提升全行业对智能建造的认知水平,深圳市新型城市基础设施建设试点工作领导小组办公室关于开展第五期深圳市智能建造技术培训会。会上,深圳市建筑装饰(集团)有限公司《基于web-bim技术的建筑装饰产业互联网平台》项目被列入深圳市住房和建设局《深圳市智能建造技术目录》推荐项目,并受邀做课题相关分享。

该培训会议由深圳市住房和建设局主办,深圳市建设科技促进中心承办,深装集团及深圳大学土木与交通工程学院等单位协办。深圳各区政府(新区、合作区管委会),市发展改革委、市教育局、市科技创新委、市工业和信息化局、市财政局、市人力资源保障局、市规划和自然资源局、市生态环境局、市交通运输局、市水务局、市国资委、市市场监管局、市建筑工务署、前海管理局等智能建造工作专班各成员单位有关负责人员与技术人员参与培训会议。

深装集团工程研究院科技创新团队指出,目前bim技术在建筑主体设计施工中应用已相对成熟,但在建筑施工末期的装饰专业施工中应用相对受阻。由于装饰工程工期紧张、设计变更频繁、施工误差导致的模型信息不匹配、多空间的作业面、材料品种规格繁琐等问题,导致bim技术在装饰阶段无法实时更新,多数只是应用于处理碰撞和特殊造型等方面,其他维度的应用基本空缺。基于此,深装集团联合深圳市装饰行业协会、东南大学立项“深圳市工程建设领域科技计划项目”,成立课题《基于web-bim技术的建筑装饰产业互联网平台》,旨在于现有建筑产业智能化发展的基础上解决bim技术在装饰领域的应用难题,搭建建筑装饰工程拉通建设端、设计端、生产端、施工端、运维端的建筑装饰部品部件bim模型管理平台,适用于建设工程项目装饰装修全过程管理。

▲基于web-bim技术的建筑装饰产业互联网平台



核心功能及技术:

该平台基于移动互联网、物联网、大数据等技术,打通工程建设项目装饰装修建材、设计、生产、施工、运维等产业链上下游,实现装饰装修项目各参与方线上全流程数字化管控。平台具有装饰装修建材商信息、设计公司信息、装修公司信息、监理公司信息等,涵盖部品部件模型库、装修案例、工程项目全过程协同管理等功能,解决了bim技术目前仅应用于土建施工过程之中的现状,打通建筑全生命周期的数字化信息化管控通道,提高建筑工程作业效率和质量同时,方便后期运维管理。

  • 真实模型信息录入

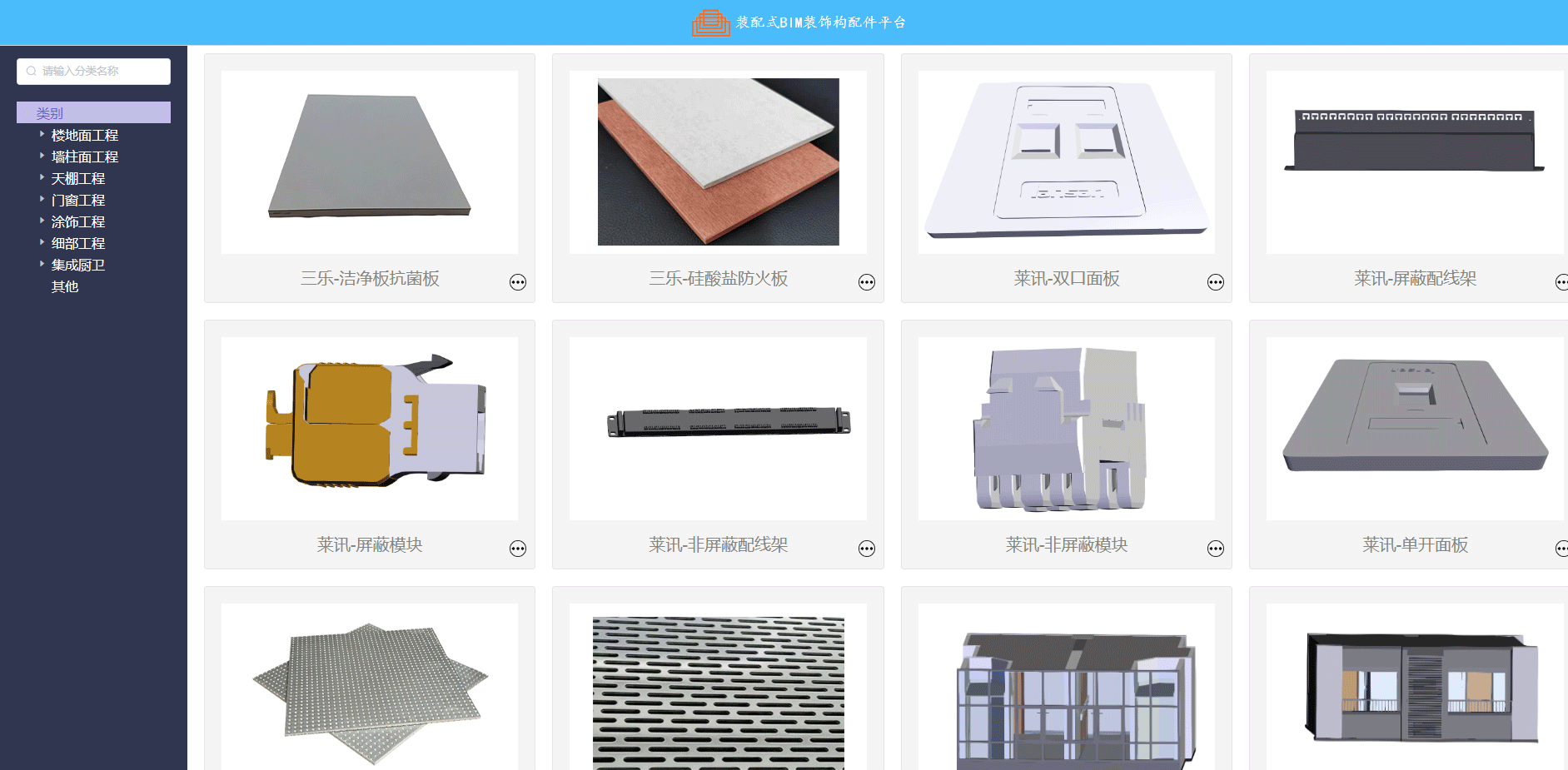

为解决装饰bim模型中的部品部件信息与实际产品信息不一致的问题,平台收录的所有装饰bim构配件模型信息均源自部品部件材料生产企业,企业可根据自身情况选择上传标准格式的bim族文件或提供产品图纸及性能数据由bim工程师进行代建后上传,降低平台的使用门槛,丰富产品种类和数量。

  • bim模型展示管理

为解决因建筑主体结构现场施工误差所导致的装饰装修专业无法按原bim模型进行施工的问题,平台开发了可以上传管理完整bim空间模型并实时渲染预览的功能,装饰施工单位在开始安装部品部件之前先通过3d激光扫描仪对现场进行点云扫描后进行bim空间模型重建,并将该模型上传至平台管理系统中,从而确保装饰bim模型信息与现场实际交接工作面数据完全一致,以此模型作为基础在各个区域安装装饰构配件达到装饰bim应用信息真实且前后一致的最终目的。

  • web端轻量化部署

平台通过当下web-bim领域先进的webgl技术与ifc技术相结合的尊龙凯时·中国官方网站的解决方案实现了在网页端对二维及三维图形进行实时渲染,并确保不同软件设计bim模型在系统中皆可读取。以二维数据作为建模基础,通过规则驱动创造三维模型,实现模型轻量化,提升读取速度。在webgl环境下,实现pc端 移动端 网页端在线协同浏览和工作。

下一阶段,深装集团将基于目前平台的开发成果,持续加强与设计端和生产端之间的联系,同时将建设信息与安装信息纳入平台管理系统,在平台上设立以项目为单元的族群,引入物流方,监控产品的生产、运输、安装全过程,助推平台更有利于新型工业化与智能化建筑在其全寿命周期中的推广与应用,为全面推进建筑业转型升级与高质量发展充分发挥示范引领作用。
